Très rapide. Performante. Précise.
Baisse de prix ! A partir de 27 490 € ht

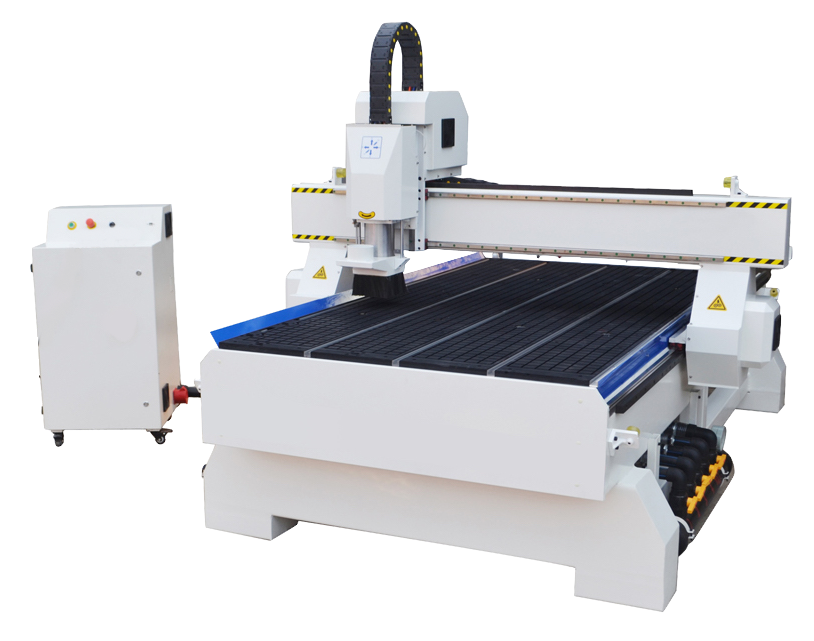

La fraiseuse cnc 1500x3000mm – broche à Changement d’Outils Automatique (COA) est destinée à l’usinage de matériaux tendres, comme les verres acryliques (Plexiglass©, Altuglass©, …),
les PVC expansés (Forex©, …), l’aluminium composite (Alucobond©, Dibond©), différents plastiques (Polystyrène choc, PMMA, ABS, PE, …),
les bois bruts (chêne, sapin, bambou, hêtre, balsa, …), les bois reconstitués (contreplaqué, médium, aggloméré), les résines (epoxy, polyester),
les mousses rigides et semi rigides (polyéthylène, polyuréthane).
Elle peut également usiner les métaux non ferreux, comme le laiton, l’aluminium, le cuivre.
Cette fraiseuse travaille sur une surface utile de 1500mm (X) x 3000mm (Y). La course de l’axe Z est de 200mm, et le passage sous portique est de 220 mm.
Les dimensions extérieures de la fraiseuses sont 3850 x 2200 x 1620 mm (longueur x largeur x hauteur), le tout pour un poids de 1450kg.
La fraiseuse cnc 1500x3000mm – broche COA est équipée d’une table à dépression 4 zones avec sa pompe à vide de 7500W 380V, d’un aspirateur à copeaux de 1500W 220V et d’un compresseur de 100L 3cv 220V.
Pupitre de commande
La fraiseuse 1500x3000mm – broche COA est livrée avec son pupitre de contrôle, alimenté en 380V (220V sur demande). Celui-ci sert de relais entre l’ordinateur et la fraiseuse. Il comporte l’alimentation de la fraiseuse, les drivers contrôlant les servomoteurs et le variateur permettant de régler la vitesse de rotation de la broche.
La connexion entre l’ordinateur et le pupitre de contrôle se fait par port ethernet
Avec toute les fraiseuses cnc, CNC Technologies offre un ordinateur sous Windows 10 avec son écran tactile 18″, avec clavier/souris sans fil et le logiciel Mach3 (valeur de 616€ ht)
Broche et magasin d’outils
Ce modèle est équipé d’une broche à Changement d’Outils Automatique de 9000W, refroidie à air.
La vitesse de rotation de la broche, allant de 5000 à 24 000 tours/min, est réglable depuis le logiciel Mach3.
Un magasin de 8 porte-outils est installé sur la fraiseuse cnc 1500x3000mm – broche COA (magasin d’outils jusqu’à 12 emplacements en option). 24 pinces ER32 de diamètre 3, 4, 6, 8, 10, et 13mm sont fournies avec les 8 porte-outils.
La broche COA a besoin d’au minimum 5,8 bar pour pouvoir fonctionner en tout sécurité. En cas d’une pression insuffisante, la fraiseuse se met automatiquement en alarme afin d’assurer la sureté du matériel et du personnel.
Table à dépression
Une table à dépression 4 zones est installée sur la fraiseuse cnc 1500x3000mm – broche à Changement d’Outils Automatique. La matière à usiner est maintenue par dépression à l’aide de la pompe à vide à canal latéral d’une puissance de 7500W fournie avec la fraiseuse.
Les caractéristiques de la pompe à vide sont les suivants : débit de 520m3/h, niveau de vide max de -36kPa,
Les 4 zones sont contrôlables avec les vannes installées sur le côté droit de la fraiseuse.
Un plateau martyr de 3mm de diamètre est fourni avec la fraiseuse. Celui-ci sert a protéger la table de la fraiseuse pendant l’usinage. Des rails aluminiums sont intégrés à la table afin de brider mécaniquement avec les brides fournies au besoin.
Accessoires
Plusieurs accessoires sont inclus avec la fraiseuse cnc 1500x3000mm – broche à Changement d’Outils Automatique :
- Un aspirateur à copeaux de 1500W alimenté en 220V (380V sur demande). Le tuyau de l’aspirateur se raccorde à la brosse installée sur la broche, permettant d’aspirer les copeaux pendant l’usinage. La brosse est montée sur un vérins pneumatiques afin que celle-ci se relève lors des changements d’outils.
- Un compresseur de 100L avec un moteur de 3cv alimenté en 220V avec 3m de tuyau. Les broches COA ont besoin d’air comprimé pour pouvoir fonctionner.
- Un refroidisseur industriel de 80W alimenté en 220V. Le refroidisseur, rempli de 20L d’eau déminéralisée, est connecté à la broche COA pour la refroidir et contrôler sa température.
Mode de déplacements
Les déplacements sont effectués par pignons/crémaillères sur les axes X et Y, vis à billes sur l’axe Z, entraînés par des servomoteurs Yaskawa 850W en Y, 750W en X et Z (pas de perte de pas!), offrant une précision de 0,05mm.
Les guides linéaires sont des rails en acier traité de 20mm de largeur, accouplés à des patins à billes avec lubrification intégrée (rail de 25mm en Y avec un Z de 400mm).
Avec ce mode de déplacement, cette fraiseuse atteint la vitesse de 20 000 mm/min à vide, soit 15 000 mm/min en usinage sur les axes X et Y.
Sur l’axe Z, la vitesse à vide est de 5000 mm/min.
Tarif
Notre tarif CNC Technologies :
Fraiseuse cnc 1500x3000mm – broche à Changement d’Outils Automatique → 27 490€ ht
Options :
Course de 300mm sur l’axe Z → 850€ ht
Course de 400mm sur l’axe Z → 1 350€ ht
Magasin d’outils 10 emplacements avec 10 porte-outils → 690€ ht
Magasin d’outils 12 emplacements avec 12 porte-outils → 1 290€ ht
Pompe à vide 7500W 380V (en remplacement de la 5500W 380V) → 199€ ht
Pompe à vide 5500W 380V supplémentaire → 1 490€ ht
Pompe à vide 7500W 380V supplémentaire → 1 690€ ht
